画像枚数が多いため分割しています。
京急(京浜急行電鉄)
券売機
オムロン V8(3S2VUシリーズ)
オムロン V8(3S2VUシリーズ) ウイング号 Wing Ticket券売機 横須賀中央駅

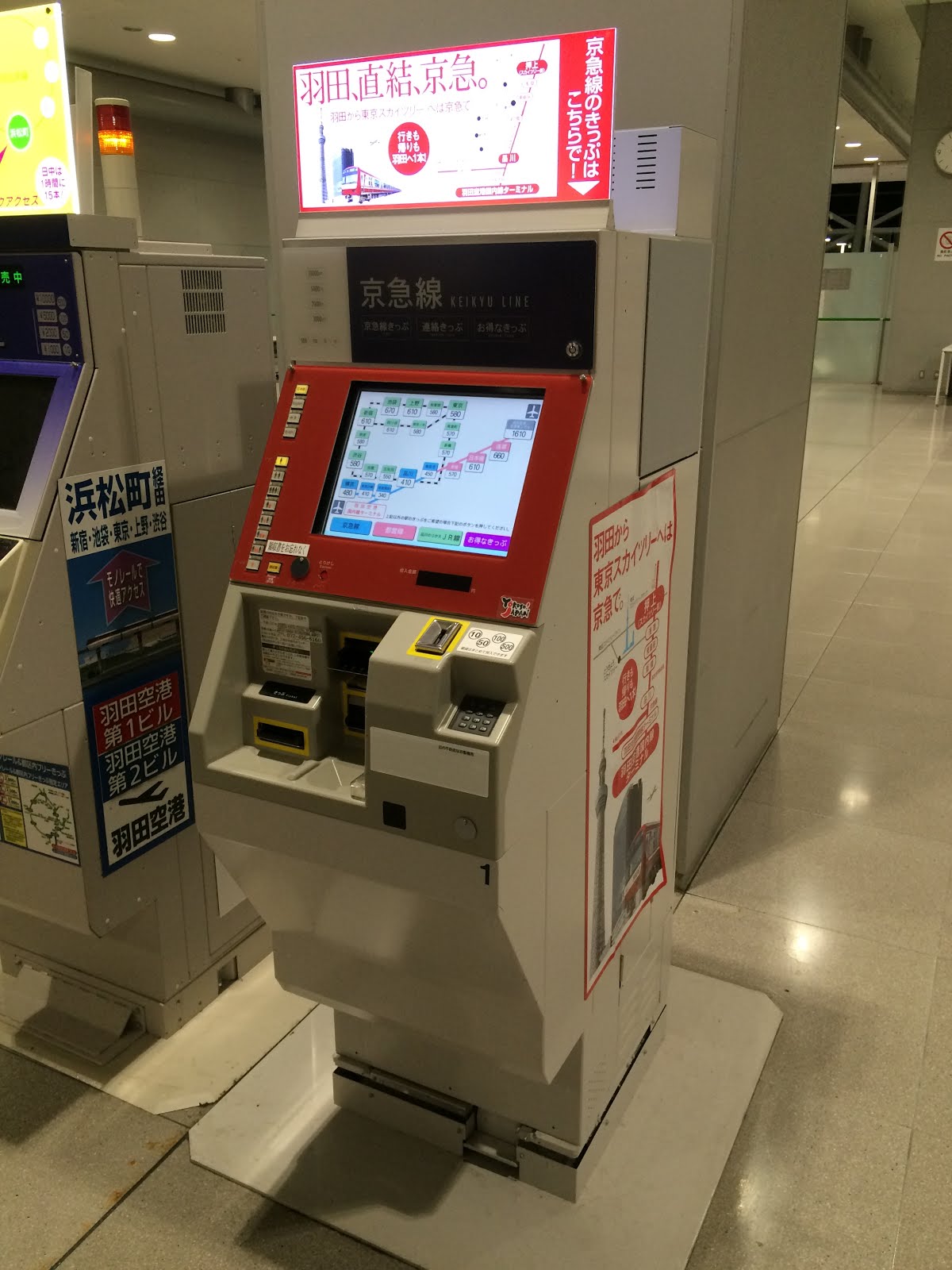

シンフォニアテクノロジー？タッチパネル式 2015/11 関西空港にて

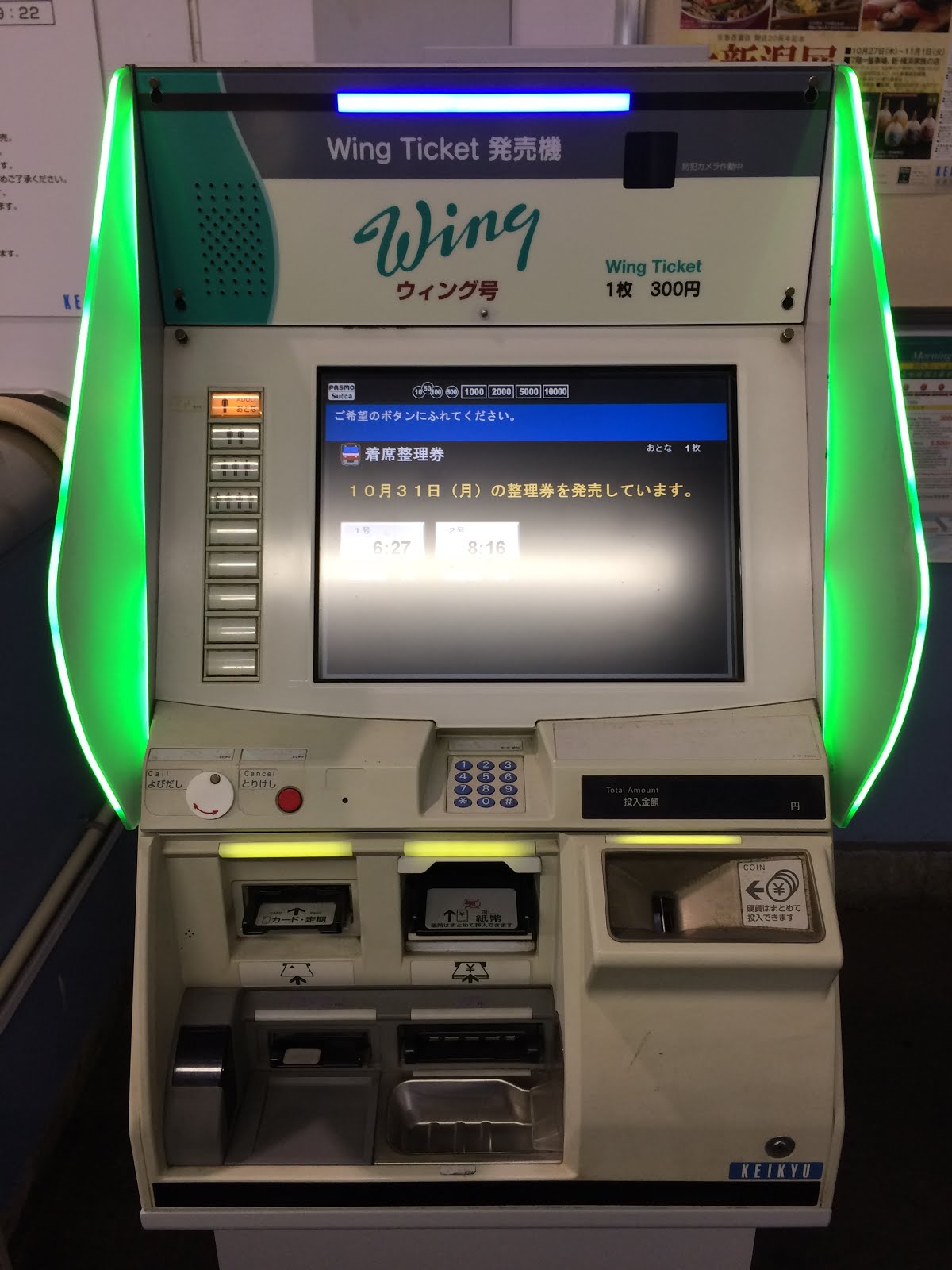

オムロン V7 Wing 着席整理券発売機
のりこし精算機
オムロン V8風
旧タイプ オムロン？ 2012/9
改札機
東芝 EG-2000
東芝 IC専用簡易改札機(簡易入出場処理機) 八丁畷駅JR線ホームに京急・JR線の乗り継ぎ用改札機（京急ではなくJR東日本管理である可能性もあります。）
入場券 オムロンV8で発行
乗車券 1,2枚目はオムロンV8、3枚目はシンフォニアテクノロジー？タッチパネル式(関西空港)で発行
連絡乗車券 オムロンV8で発行
定期券取扱乗車券オムロンV8で発行 着駅も印字されます。
JRの品川駅以外の駅から乗車し、京急品川駅の入場券購入を申し出た場合、入場券と精算済証の2枚を渡され、2枚重ねて改札機に投入しました。
回数券 1枚目はオムロンV8で発行、2,3枚目は不明
入場時、中央のスペースに駅名と日付が印字されます。(東芝EG5000改札機で印字)
モーニング・ウイング号着席整理券
領収書 1,2枚目はオムロンV8、3枚目はシンフォニアテクノロジー？タッチパネル式(関西空港)で発行
領収書 旧タイプ精算機で発行
ICカード履歴印字 オムロンV8で発行
企画乗車券 三浦半島2DAYきっぷ
ICカードチャージ機
日本信号
ICカードチャージの領収書
日本信号 CH-7i
ICカードチャージ領収書
オムロン V7
オムロン V8風
東芝 EG-5000
オムロン PG-R(3S2PYシリーズ)
大和駅のりかえ口
オムロン U-PG
東芝 EG-2000
入場券 1枚目はオムロンV7/V8、2枚目は日本信号SX-8/MX-8で発行
乗車券 1枚目はオムロンV7/V8、2枚目は日本信号SX-8/MX-8で発行
連絡乗車券 オムロンV7/V8で発行
精算済証 1枚目はオムロンV8風精算機、2枚目はオムロンV7風精算機で発行
株主優待乗車証
領収書 1枚目はオムロンV7/V8、2枚目は日本信号SX-8/MX-8で発行
ICカードチャージの領収書もあります。
ICカード履歴印字 1枚目はオムロンV7/V8、2枚目は日本信号SX-8/MX-8で発行
ICカードチャージ領収書 高見沢VTQ-300で発行
ICカードチャージ領収書と履歴印字 高見沢VCM-5000シリーズで発行
日本信号 SX-7(定期券非対応) / MX-7(定期券対応)
メーカー不明 押しボタン式
日本信号 AX-7
オムロン U-PG
乗車券 1枚目は日本信号SX-8/MX-8/SX-7/MX-7、2枚目は日本信号押しボタン式で発行
乗車券(旧デザインの柄) 1枚目は日本信号SX-8/MX-8/SX-7/MX-7、2枚目は日本信号押しボタン式で発行
7文字の駅名
精算券 日本信号AX-8精算機で発行
横浜市営地下鉄1日乗車券 入場時に駅名と日付が印字されます。
領収書 日本信号SX-8/MX-8/SX-7/MX-7で発行
ICカード履歴印字 日本信号SX-8/MX-8/SX-7/MX-7で発行
払戻証明書
ICカードチャージ領収書と履歴印字 日本信号 左側にICカードトレイがあるタイプで発行
ICカードチャージ領収書と履歴印字 日本信号CH-7iで発行
オムロン V7
旧タイプ タッチパネル式
日本信号 GX-8
日本信号 GX-7
入場券 オムロンV7/V8で発行 入場券の場合、駅名の英語表記がありません
乗車券 オムロンV7/V8で発行
連絡乗車券 オムロンV8で発行
精算済証 1枚目はオムロンV8風精算機、2枚目は旧タイプタッチパネル式精算機で発行
領収書 1,2枚目はオムロンV7/V8券売機、3枚目はオムロンV8風精算機、4枚目は旧タイプタッチパネル式精算機で発行 (水平線の位置や「印字税申告納付～」の有無が異なります。)
ICカード履歴印字 オムロンV7/V8で発行
ICカードチャージ領収書 オムロンV8風チャージ機で発行
相模鉄道(相鉄)
券売機
オムロン V8(3S2VUシリーズ)
オムロン V7
日本信号 SX-8(定期券非対応) / MX-8(定期券対応)
のりこし精算機
オムロン V7風
ICカードチャージ機
高見沢サイバネティックス VTQ-300シリーズ
高見沢サイバネティックス VCM-5000シリーズ(はめ込みタイプ)
東芝 EG-5000
オムロン PG-R(3S2PYシリーズ)
大和駅のりかえ口
オムロン U-PG
東芝 EG-2000
入場券 1枚目はオムロンV7/V8、2枚目は日本信号SX-8/MX-8で発行
乗車券 1枚目はオムロンV7/V8、2枚目は日本信号SX-8/MX-8で発行
連絡乗車券 オムロンV7/V8で発行
精算済証 1枚目はオムロンV8風精算機、2枚目はオムロンV7風精算機で発行
株主優待乗車証
領収書 1枚目はオムロンV7/V8、2枚目は日本信号SX-8/MX-8で発行
ICカードチャージの領収書もあります。
ICカード履歴印字 1枚目はオムロンV7/V8、2枚目は日本信号SX-8/MX-8で発行
ICカードチャージ領収書 高見沢VTQ-300で発行
ICカードチャージ領収書と履歴印字 高見沢VCM-5000シリーズで発行
横浜市交通局(横浜市営地下鉄)
券売機
日本信号 SX-8(定期券非対応) / MX-8(定期券対応)
日本信号 SX-7(定期券非対応) / MX-7(定期券対応)
メーカー不明 押しボタン式
のりこし精算機
日本信号 AX-8
日本信号 AX-7
ICカードチャージ機
日本信号 左側にICカードトレイがあるタイプ
日本信号 CH-7i
日本信号 CH-7i
改札機
オムロン PG-R(3S2PYシリーズ)
乗車券 1枚目は日本信号SX-8/MX-8/SX-7/MX-7、2枚目は日本信号押しボタン式で発行
乗車券(旧デザインの柄) 1枚目は日本信号SX-8/MX-8/SX-7/MX-7、2枚目は日本信号押しボタン式で発行
7文字の駅名
精算券 日本信号AX-8精算機で発行
横浜市営地下鉄1日乗車券 入場時に駅名と日付が印字されます。
領収書 日本信号SX-8/MX-8/SX-7/MX-7で発行
ICカード履歴印字 日本信号SX-8/MX-8/SX-7/MX-7で発行
払戻証明書
ICカードチャージ領収書と履歴印字 日本信号 左側にICカードトレイがあるタイプで発行
ICカードチャージ領収書と履歴印字 日本信号CH-7iで発行
みなとみらい線(横浜高速鉄道)
券売機
オムロン V8(3S2VUシリーズ)
オムロン V7
のりこし精算機
オムロン V8風
旧タイプ タッチパネル式
ICカードチャージ機
オムロン V8風
日本信号 GX-8
日本信号 GX-7
入場券 オムロンV7/V8で発行 入場券の場合、駅名の英語表記がありません
乗車券 オムロンV7/V8で発行
連絡乗車券 オムロンV8で発行
領収書 1,2枚目はオムロンV7/V8券売機、3枚目はオムロンV8風精算機、4枚目は旧タイプタッチパネル式精算機で発行 (水平線の位置や「印字税申告納付～」の有無が異なります。)
ICカード履歴印字 オムロンV7/V8で発行
ICカードチャージ領収書 オムロンV8風チャージ機で発行
みなとみらい線一日乗車券 1枚目は旧模様
横浜シーサイドライン
券売機
高見沢サイバネティックス VTQシリーズ
東芝 EK-3100？
東芝 EK-3100？
定期券取扱乗車券 高見沢VTQで発行
往復乗車券 高見沢VTQで発行
入場時、中央のスペースに駅名と日付が印字されます。
領収書 1枚目は高見沢VTQ券売機、2枚目は東芝EK-3100券売機
ICカード履歴印字 1枚目は高見沢VTQ、2枚目は東芝EK-3100で発行
高見沢VTQ(左)と東芝EK-3100(右)の見分け
乗車券の比較 東芝EK-3100(右)の方がジャギーが目立つ印字となっています。
領収書の比較 東芝EK-3100(右)の方がジャギーが目立つ印字となっています。
領収書の比較 東芝EK-3100(右)の方が太くなります。
履歴印字の比較 東芝EK-3100(右)の方がジャギーが目立つ印字となります。
39th（サンキュー）キャンペーン 子ども用1日乗車券割引1日券 2022/8/1～8/31発売 高見沢VTQで発行
のりこし精算機
東芝インフラシステムズ EK-5132YT
精算券と領収書
東芝 EK-3110？
精算券と領収書
東芝 EG-5000
東芝 EG-2000
江ノ島電鉄(江ノ電)
券売機
日本信号 SX-8？ ICカードはトレイに置くタイプとなっています。
日本信号 SX-8(定期券非対応) / MX-8(定期券対応)
日本信号 SX-7(定期券非対応) / MX-7(定期券対応)
日本信号 押しボタン式
のりこし精算機は設置されていません。窓口で精算します。
ICカードチャージ機
日本信号 ICカードリーダーが右下にあるタイプ
日本信号 CH-7i
日本信号 GX-8
日本信号 GX-7
IC専用簡易改札機 日本信号 GX7ie
乗車券 1枚目は日本信号SX-8/MX-8、2枚目は日本信号SX-7/MX-7、3枚目は日本信号押しボタン式で発行
往復乗車券 1,2枚目は日本信号SX-8/MX-8、3,4枚目は日本信号SX-7/MX-7、5,6枚目は日本信号押しボタン式で発行
領収書 1枚目は日本信号SX-8/MX-8、2枚目は日本信号SX-7/MX-7で発行
乗車券購入の領収書も発行可能です。
日本信号SX-8/MX-8と日本信号SX-7/MX-7でほとんど差異は見受けられません。強いて言うなら、「この領収書は…」「毎度ありがとう…」の文字の縦方向の間隔が微妙に違います。
左 日本信号SX-8/MX-8 やや広い
右 日本信号SX-7/MX-7 やや狭い
ICカード履歴印字 1枚目は日本信号SX-8/MX-8、2枚目は日本信号SX-7/MX-7で発行
機種で異なるのか、発行時期が5年空いているためか分かりませんがレイアウトが異なります。「種別」「利用駅」の間のスペースが変わっています。
一日乗車券 のりおりくん
ICカードチャージ領収書 日本信号 ICカードリーダーが右下にあるタイプで発行
ICカードチャージ領収書と履歴印字 日本信号CH-7iで発行
ICカードチャージ領収書 江ノ島駅窓口発行
湘南モノレール
券売機

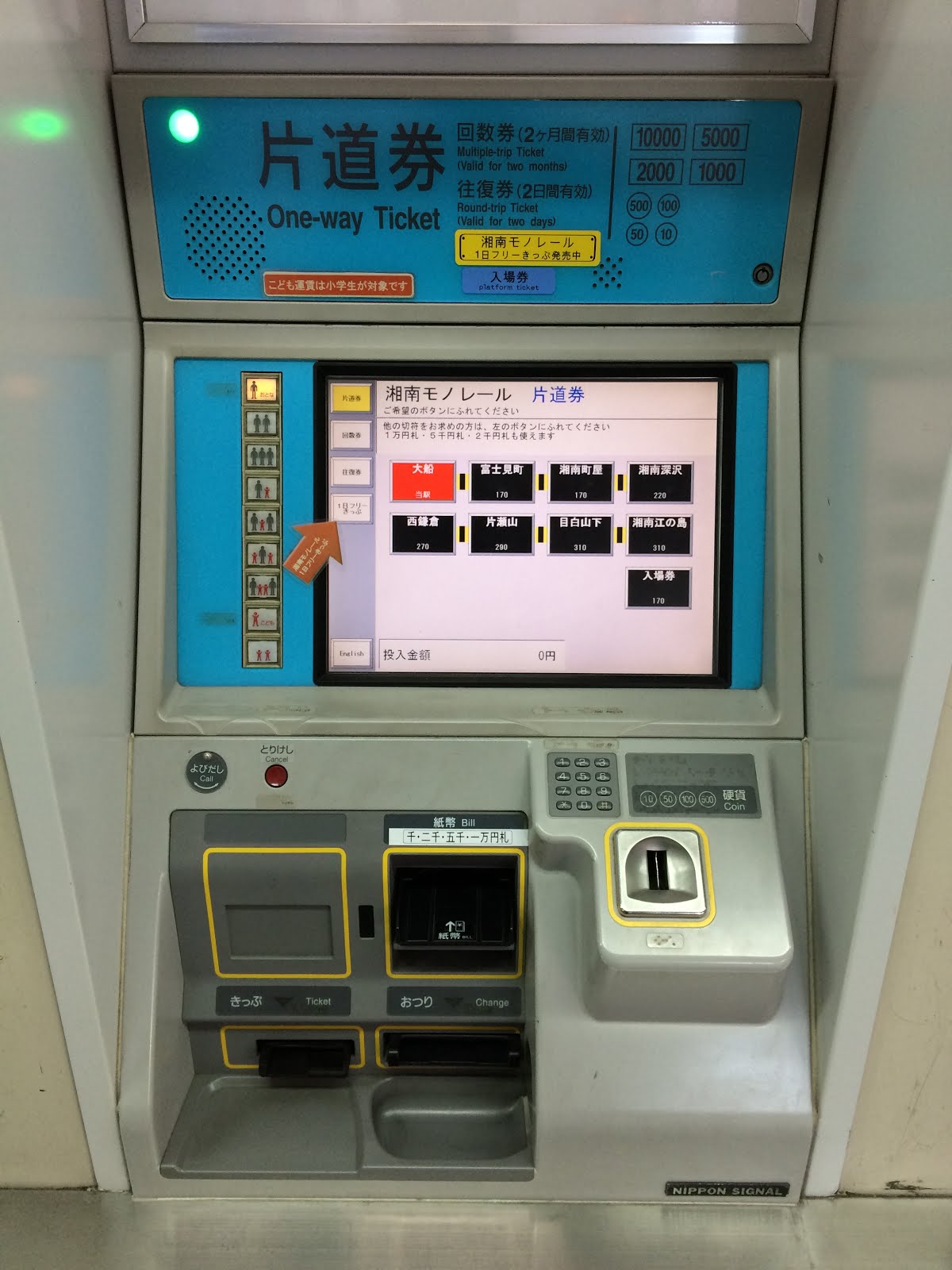

日本信号 SX-8(定期券非対応) / MX-8(定期券対応)
日本信号 SX-7(定期券非対応) / MX-7(定期券対応)
日本信号 SX-7(定期券非対応) / MX-7(定期券対応) 回数券専用
のりこし精算機
日本信号 AX-7
券売機が設置されていない駅から無券に乗車した場合、のりこし精算機で運賃の精算を行います。専用のボタンをタッチすると、このように乗車駅を選択する画面になります。
日本信号 ICカードチャージ機
入場側は緑、出場側は橙
入場券 日本信号SX-8/MX-8/SX-7/MX-7で発行
乗車券 1枚目は日本信号SX-8/MX-8/SX-7/MX-7券売機で発行、2,3枚目は日本信号AX-7精算機で発行(無人駅から無券で乗車し、湘南江の島駅にて下車時に発駅を選択して精算すると発行される)
日本信号 GX-8 IC非対応時代
IC専用簡易改札機
乗車券 1枚目は日本信号SX-8/MX-8/SX-7/MX-7券売機で発行、2,3枚目は日本信号AX-7精算機で発行(無人駅から無券で乗車し、湘南江の島駅にて下車時に発駅を選択して精算すると発行される)
往復乗車券 日本信号SX-8/MX-8/SX-7/MX-7で発行
回数券 入場時、中央のスペースに駅名と日付が印字されます。(日本信号GX-8改札機で印字)
ICカードチャージの領収書
箱根登山鉄道
券売機
オムロンV8
乗車券
早雲山駅からケーブルカー＋箱根登山鉄道の乗車券(連絡乗車券の形式ではありませんでした)
領収書
ICカード履歴印字
オムロン V7
乗車券 オムロンV7で発行
領収書 1,2枚目はオムロンV7券売機、3枚目はオムロンV7風精算機で発行
券売機と精算機でレイアウトが少々異なります。
オムロン V7 小田急ロマンスカー用 箱根湯本駅ホーム
精算済証 オムロンV7風精算機で発行
押しボタン式 硬貨投入口は2種類あり
乗車券 1枚目は高見沢VTQ、2枚目は高見沢VTV、3枚目は押しボタン式で発行
領収書 1,2枚目は高見沢VTQ、3枚目は高見沢VTVで発行
精算済証 オムロンV7風精算機で発行
のりこし精算機
オムロン V7風
2022年5月現在、箱根湯本駅では撤去されていました。精算は窓口対応です。
改札機
日本信号GX-8
オムロン U-PG
IC簡易改札機
JR東日本メカトロニクス(JREM)？ IC簡易改札機 風祭駅
ICカードチャージ機 オムロンV8風
領収書
箱根湯本駅ホーム 特急券券売機 小田原以外の各駅 オムロンV8 銘板は3S2VU-FFP-2101

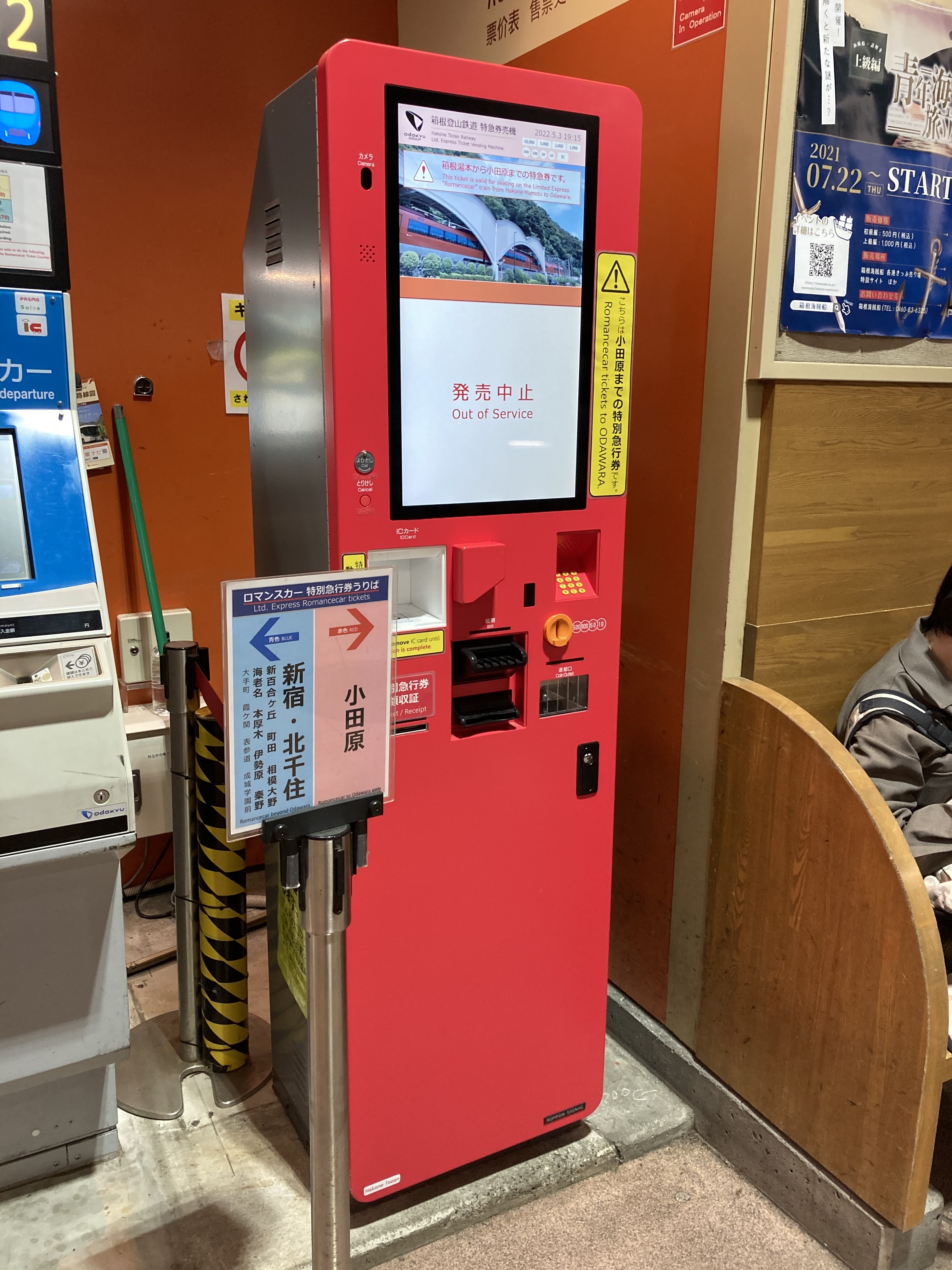

箱根湯本駅ホーム 特急券券売機 小田原用 日本信号？
乗車駅証明券発行機(整理券) ケーブルカーの中間駅に設置
【バーコードの解読】
バーコードには駅と月日の情報が入っているようです。公園下=1、公園上=2、中強羅=3、上強羅=4。日は5ビットでギリギリ31日まで収まります。
訪問時、整理券は基本目視確認してて機械で読み込んでる様子は見受けられませんでした。どのような用途で利用しているのか不明です。
このような記録方式ですので、バーコードの横幅は可変となります。
最も短い(=0が多い)パターンは、
1 00001( 1日) 0001(1月) 0001(公園下) 0
| ||||| |||| |||| ||
最も長い(=1が多い)パターンは、
1 11111(31日) 0111(7月) 0011(中強羅) 0
| | | | | | || | | ||| | ||
だと考えられます。
伊豆急行
券売機
高見沢サイバネティックス VTVシリーズ 伊豆高原駅、伊豆稲取駅、伊豆熱川駅、河津駅、伊豆急下田駅など主要駅に設置
入場券 高見沢VTVで発行
乗車券 高見沢VTVで発行
連絡乗車券 高見沢VTVで発行
往復乗車券 高見沢VTVで発行
特急券 高見沢VTVで発行
乗車券 高見沢VTVで発行
連絡乗車券 高見沢VTVで発行
往復乗車券 高見沢VTVで発行
特急券 高見沢VTVで発行
グローリーVT-T10 伊豆高原駅 お得な割引券 詳細不明
乗車駅証明券発行機 小田原機器
バスの整理券機と見た目はほぼ同じです。
片瀬白田駅
乗車駅証明券
河津駅
乗車駅証明券
ICカードチャージ機
高見沢サイバネティックス VCM-4020S 伊豆高原駅、伊豆熱川駅などに設置
ICカードチャージ領収書 2022年に発行したものはフォントが異なっていました。
■機器設置状況メモ 2017年5月現在
伊豆急下田 高見沢VTV2台
河津 高見沢VTV1台、乗車駅証明券発行機
伊豆稲取 高見沢VTV1台
片瀬白田 乗車駅証明券発行機
伊豆熱川 高見沢VTV1台
伊豆高原 高見沢VTV2台、チャージ機
伊豆急下田 高見沢VTV2台
河津 高見沢VTV1台、乗車駅証明券発行機
伊豆稲取 高見沢VTV1台
片瀬白田 乗車駅証明券発行機
伊豆熱川 高見沢VTV1台
伊豆高原 高見沢VTV2台、チャージ機
IC専用簡易改札機
伊豆箱根鉄道(大雄山線)
券売機
高見沢サイバネティックス VTQシリーズ？ 小田原駅 ICカードはトレイに置くタイプとなっています。
高見沢サイバネティックス MCVシリーズ 岩原駅
押しボタン式 硬貨投入口は2種類あり
乗車券 1枚目は高見沢VTQ、2枚目は高見沢VTV、3枚目は押しボタン式で発行
領収書 1,2枚目は高見沢VTQ、3枚目は高見沢VTVで発行
東芝 EG-5000
東芝 EG-2000
東芝 IC専用簡易改札機(簡易入出場処理機)
緑町駅
東芝 EG-2000
東芝 IC専用簡易改札機(簡易入出場処理機)
その他
乗車駅証明書発行機(整理券)
緑町駅に設置されています。バス車内にあるような整理券発行機と似ています。
入場券 窓口で発行(券売機では購入できません)
ICカードチャージ領収書 小田原駅窓口発行
伊豆箱根鉄道(駿豆線)
券売機
オムロン V7
オムロン 押しボタン式
東芝 EG-5000
東芝 EG-2000
入場券 窓口で発行(券売機では購入できません)
乗車券 1枚目はオムロンV7、2枚目はオムロン押しボタン式で発行
連絡乗車券 1枚目はオムロンV7、2枚目はオムロン押しボタン式で発行
回数券 入場時、中央のスペースに駅名と日付が印字されます。(東芝EG-5000改札機で印字)
富士急行
券売機
オムロンV8風
高見沢サイバネティックス ULCVシリーズ 富士急ハイランド駅
銘板 高見沢サイバネティックス ULCV-7122
高見沢サイバネティックス ULCVシリーズ 大月駅ホーム特急券用
銘板 高見沢サイバネティックス ULCV-7100
改札機
JR東日本メカトロニクス(JREM) EG20
乗車券 1枚目はオムロンV8風、2枚目は日本信号SX-8、3枚目は高見沢ULCVで発行
入場券 1枚目はオムロンV8風、2枚目は日本信号SX-8で発行
往復乗車券 1,2枚目はオムロンV8風、3,4枚目は高見沢ULCVで発行
領収書 オムロンV8風で発行
ICカード履歴印字 オムロンV8風で発行
乗車駅証明書発行機 葭池温泉前駅 グローリーVT-S20？
乗車駅証明書
車内購入の連絡乗車券
